Защита датчиков давления от гидроударов: демпферы и гасители пульсаций

В современных промышленных системах, где прецизионный контроль давления критически важен для безопасности, ключевую роль играют специализированные устройства — демпферы и гасители пульсаций. Эти компоненты выступают надежным барьером, защищающим высокочувствительное оборудование от агрессивных воздействий рабочей среды. Применение защитной арматуры обеспечивает стабильность измерений, существенно продлевает срок эксплуатации приборов и гарантирует бесперебойность производственных циклов.

Гидроудары и пульсации как фактор риска для датчиков давления

Функционирование промышленных систем зачастую сопряжено с динамическими нагрузками, создающими экстремальные условия для измерительного оборудования. Среди наиболее разрушительных явлений выделяются гидроудары и пульсации, представляющие прямую угрозу точности и долговечности чувствительных элементов. Глубокое понимание природы этих процессов необходимо для построения эффективной и надежной системы защиты.

Сущность и механизмы возникновения гидроударов

Гидравлический удар представляет собой внезапный скачок давления в системе, заполненной жидкостью, вызванный резким изменением скорости потока. Подобное явление возникает при моментальном срабатывании запорной арматуры. В случае быстрого закрытия клапана происходит положительный гидроудар, сопровождающийся резким ростом показателей, а при открытии — отрицательный, характеризующийся их падением. Наибольшую опасность для целостности оборудования представляет именно положительный импульс, так как среда в этот момент аккумулирует колоссальную энергию.

Основная причина возникновения процесса кроется в нарушении плавности течения. Когда насос резко останавливается или задвижка мгновенно перекрывает магистраль, поток по инерции продолжает движение, формируя волну. Она стремительно распространяется по трубопроводу, создавая пиковые нагрузки, многократно превышающие расчетные параметры. Зачастую такие скачки превосходят предел прочности измерителей, что приводит к их мгновенному выходу из строя.

Природа и воздействие пульсаций давления

Помимо мощных единичных ударов, серьезную угрозу представляют периодические изменения параметров и механические вибрации. Пульсации — это циклические колебания, возникающие вследствие работы поршневых насосов или турбулентности потока. Вибрации же передаются на приборы от работающих двигателей и компрессоров непосредственно через корпус трубопровода.

Воздействие таких нагрузок носит накопительный характер. Даже если пиковые значения не достигают критического порога, постоянная цикличность провоцирует усталость материала сенсора. Это ведет к постепенному износу, снижению точности и росту погрешности. Промышленные манометры под влиянием постоянной тряски могут некорректно отображать текущие показатели, что диктует необходимость установки гасителей.

Разрушительные последствия для систем и измерительных приборов

Последствия гидроударов для промышленного комплекса могут быть катастрофическими. В трубопроводных сетях они провоцируют появление трещин, разгерметизацию соединений и физическое разрушение участков магистрали. Это создает прямые риски для персонала и влечет значительные убытки из-за простоев. Теплообменники и насосные агрегаты также подвергаются избыточным нагрузкам, сокращающим их ресурс.

Для контрольно-измерительных приборов (КИП) негативные эффекты проявляются еще быстрее.

Чувствительные элементы, такие как мембраны или трубки Бурдона, деформируются или разрываются под воздействием удара. Циклические колебания, в свою очередь, разбалтывают внутренние механизмы и нарушают заводскую калибровку. В долгосрочной перспективе это вынуждает владельцев предприятий чаще заменять оснащение и увеличивать бюджет на обслуживание технологических линий.

Устройство и принципы работы демпферов

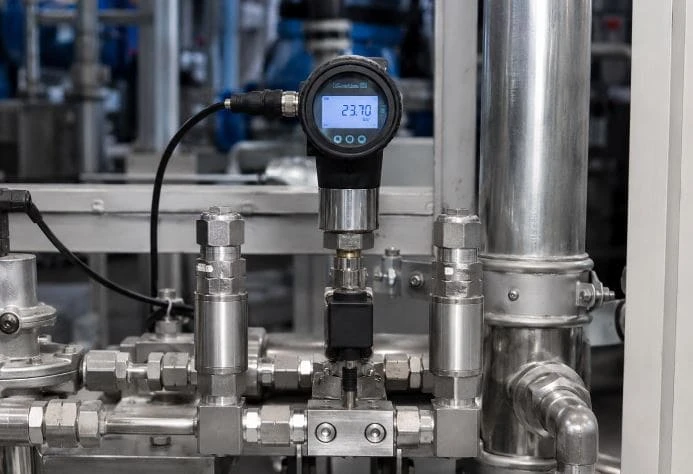

Для нейтрализации разрушительного воздействия и стабилизации потока применяются демпферы и гасители пульсаций. Эти инженерные решения эффективно сглаживают пиковые нагрузки, предотвращая повреждение оборудования. Благодаря продуманной конструкции они служат надежным защитным звеном между агрессивной средой и хрупким измерительным механизмом.

Общее назначение и принцип действия

Устройства предназначены для защиты чувствительных компонентов манометров и датчиков от резких скачков. Их основная задача заключается в поглощении энергии импульса и предотвращении ее передачи на сенсор. Это исключает резкие колебания стрелки или цифровых показаний, что повышает точность и упрощает считывание данных оператором.

Принцип работы базируется на создании механического сопротивления потоку. Когда жидкость попадает в камеру, ее кинетическая энергия рассеивается при прохождении через узкие каналы или специализированные лабиринты. Волна замедляется, а высокочастотные колебания эффективно сглаживаются. В результате прибор фиксирует усредненное, стабильное значение, что критически важно для корректного функционирования автоматики.

Разновидности конструкций и их преимущества

На практике используются различные типы защиты, выбор которых зависит от интенсивности воздействий и требований к скорости отклика. Наша компания поставляет сертифицированные устройства, полностью соответствующие строгим отраслевым стандартам качества.

Фильтродросселирующие демпферы

Данные модели имеют разборную конструкцию, включающую корпус и сменные элементы. Среда проходит через многослойные структуры, которые создают необходимое сопротивление и эффективно гасят энергию. Главным преимуществом типа является почти полное подавление пульсаций. Возможность разборки позволяет очищать внутренние детали при засорении, что выгодно отличает их от капиллярных аналогов. Компактные габариты упрощают монтаж в стесненных условиях.

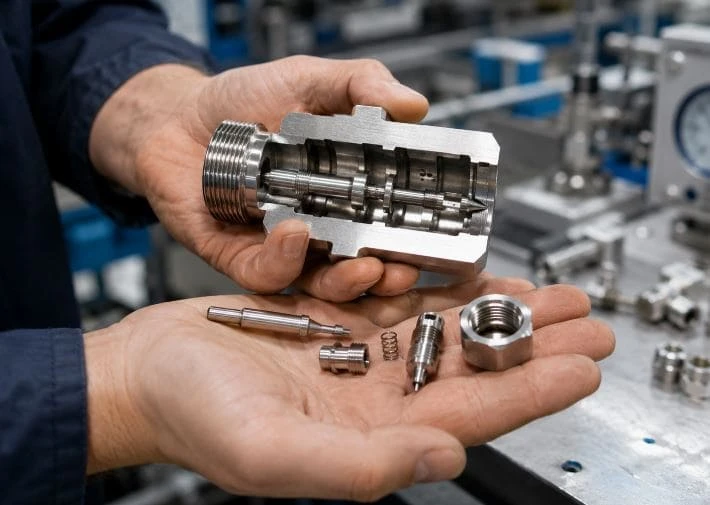

Игольчатые демпферы

Особенностью игольчатых устройств является наличие регулировочного винта конусной формы. С его помощью можно вручную изменять проходное сечение канала, точно настраивая степень подавления под конкретные условия. Пользователь может найти оптимальный баланс: обеспечить быстрый отклик, полностью исключив влияние паразитных вибраций. Такие решения часто применяются в качестве переходников между магистралью и измерителем.

Многокамерные и плунжерные решения

В тяжелых условиях, характеризующихся сверхкороткими импульсами (до 20 мс), применяются устройства, работающие по многокамерному принципу. Такие системы способны защитить даже тензометрические сенсоры, чувствительные к динамическим перегрузкам. При четырехкратном превышении номинального давления многокамерный механизм удерживает удар в течение 100 мс, предотвращая разрушение измерительного кристалла.

Важным преимуществом современных гасителей является их ремонтопригодность. В отличие от пористых элементов, требующих замены при засорении, разборные конструкции со сменными втулками можно промывать и использовать повторно. Это значительно снижает стоимость владения системой при работе в загрязненных средах.

Ключевые технические параметры и материалы

Подбор требует тщательного учета характеристик, так как несоответствие параметров условиям работы может привести к потере защитных функций.

Для изготовления корпусов чаще всего применяется нержавеющая сталь, обеспечивающая коррозийную стойкость. В менее агрессивных условиях допустимо использование латуни или стали с никелированным покрытием.

Рекомендации по монтажу и обслуживанию демпферов

Эффективность защиты определяется не только конструкцией, но и точностью подбора под конкретную инженерную задачу. Даже качественное устройство не справится, если его параметры не соответствуют характеристикам системы. Грамотный монтаж и регулярный сервис являются завершающими этапами создания надежного защитного узла.

Критерии выбора оптимального демпфера

При выборе необходимо сопоставить технические возможности устройства с реальными условиями. В первую очередь анализируются пиковые показатели и температурный режим. Для химически активных сред выбирают коррозийно-стойкие модели. Для цикличных пульсаций оптимальны фильтрующие варианты, а для систем с переменным режимом — игольчатые устройства с возможностью подстройки.

Дополнительно проверяется совместимость резьбовых соединений. Использование переходников нежелательно, так как каждое лишнее звено повышает риск утечки. Профессиональный подход гарантирует, что установленные отборные устройства выдержат проектные нагрузки и обеспечат корректную передачу сигнала.

Правила монтажа и подключения

Процесс требует аккуратности и соблюдения соосности. Устройство устанавливается без перекосов, чтобы избежать повреждения резьбы. Для герметизации используют фум-ленту или специализированные пасты, устойчивые к среде.

Для повышения надежности демпфер часто подключают через импульсную трубку, которая отдаляет прибор от горячей магистрали и снижает прямую вибрацию. Перед защитным блоком рекомендуется устанавливать запорный вентиль — это позволяет демонтировать датчик для поверки без остановки процесса. Затяжка производится стандартным ключом без создания избыточного напряжения металла.

Рекомендации по обслуживанию и эксплуатации

Регулярный осмотр — залог долговечности. Техническое обслуживание обычно проводится ежегодно. В загрязненных средах проверку выполняют чаще, так как внутренние каналы могут забиваться, снижая эффективность гашения импульсов.

Основная процедура заключается в очистке дросселирующих элементов. В разборных моделях детали промывают и продувают сжатым воздухом. Своевременный сервис восстанавливает защитные свойства и предотвращает поломку оборудования. Пренебрежение чисткой часто становится причиной отказа в гарантийном ремонте.

Дополнительные способы защиты датчиков давления

Демпферы — основное, но не единственное средство безопасности. Чтобы полностью обезопасить технику в тяжелых условиях, инженеры применяют комплекс мер. Комбинирование различных методов позволяет нейтрализовать не только механические удары, но и воздействие температур или химической агрессии.

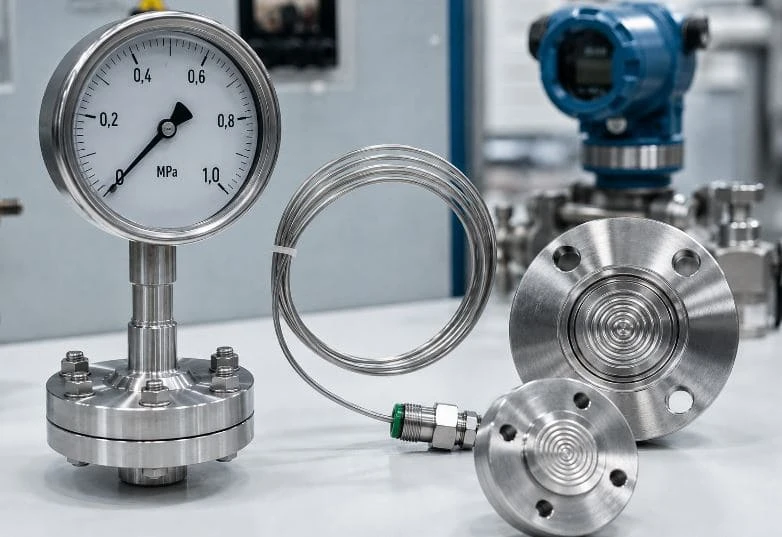

Пассивные методы стабилизации и изоляции

Для защиты используются конструктивные решения, изолирующие приборы от вредных факторов:

• Жидкостное заполнение — корпус манометра заполняют глицерином или силиконом для гашения колебаний стрелки и смазки механизма.
• Капиллярные линии — позволяют вынести точку замера на расстояние, защищая электронику от перегрева и вибраций.
• Дросселирующие вставки — компактные винты, ограничивающие скорость потока непосредственно в штуцере.

Активные устройства регулирования и защиты

В системах с непредсказуемыми скачками применяются устройства мгновенного реагирования:

• Клапаны ограничения — автоматически перекрывают доступ к сенсору при превышении безопасного порога.
• Мембранные разделители — отделяют прибор от среды гибкой перегородкой. Качественные разделители сред защищают от засорения и коррозии, одновременно сглаживая мелкие пульсации.

Оптимизация приборов и системных параметров

Защиту усиливают на этапе проектирования. Правильный выбор диапазона шкалы позволяет легче переносить нагрузки. Рекомендуется подбирать манометр так, чтобы рабочее значение находилось в первой половине шкалы — это создает запас прочности.

Согласно стандартам, оптимальная нагрузка должна составлять от 25% до 75% от полной шкалы. В насосных системах с частыми пусками целесообразно ориентироваться на нижнюю границу диапазона. Такой подход обеспечивает резерв для компенсации инерционных скачков без риска деформации мембраны или трубки.

Специфика защиты для различных типов измерительных приборов

Механические и цифровые устройства требуют разного подхода. Аналоговые реле чувствительны к вибрациям, изнашивающим шестерни. Электронные преобразователи более выносливы и часто оснащены функцией программного демпфирования, которая усредняет сигнал, выдавая стабильный результат.

Надежная защита от гидроударов и пульсаций — условие долговечной работы системы. Наши специалисты подбирают арматуру с учетом специфики производства, обеспечивая поставку приборов с заводской поверкой. Комплексное использование демпферов, разделителей и капиллярных линий создает многоуровневую систему безопасности, минимизируя затраты на ремонт.
